产品介绍

　　水泥基渗透结晶型防水涂料是采用42.5＃以上P.I或P.II硅酸岩水泥、石英砂为基料，掺入高活性化学物质组成的灰色粉状防水涂料，当涂刷于混凝土表面时，本产品中含有的高活性物质在自由水的激发下迅速游离出独有的活性基团R2-，并溶解分散到水中，在有水存在的混凝土表面形成活性基团R2-的高浓度区。由于浓度梯度的存在，活性R2-基团沿着水分向混凝土基体内部扩散。由于混凝土硬化水泥浆体中含有大量的六方片状Ca(OH)2晶体，当活性R2-基团遇到Ca(OH)2晶体附近的Ca2+离子时，形成溶于水的络合物Ca2+－R2-,从而增大Ca2+的溶解度，促使水泥水化产物Ca(OH)2晶体溶解。

　　络合物Ca2+－R2-会随水分在混凝土缺陷(如毛细孔、裂缝)扩散，当遇到富硅区的SiO32-离子时，SiO32-即取代络合物Ca2+－R2-中的活性基团R2-，发生沉淀生成水化硅酸钙晶体，这些晶体不断生成和长大，从而填充混凝土中的裂缝和毛细孔。而独有的活性基团R2-又重新还原成自由基，继续循环与Ca2+发生络合，发生迁移并产生沉淀、结晶。

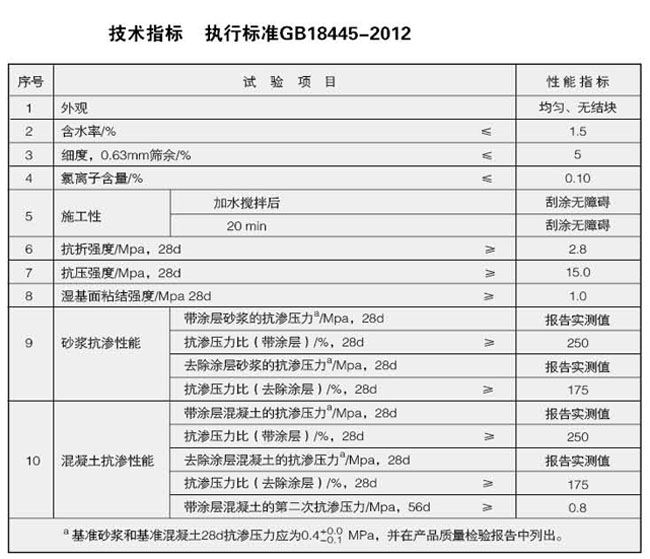

　　渗透结晶活性在无水的情况下处于休眠状态，一旦有水分存在，上述过程就能循环进行，渗透结晶活性就会被激活，从而能对混凝土缺陷反复修复，达到永久防水效果。此外，络合物Ca2+－R2-的形成增大了Ca2+的表观溶解度，从而促使混凝土基体中的未水化水泥中C3S、C2S等进一步溶解，继续发生水化反应，生成水化产物，进一步堵塞毛细孔隙和裂缝等渗水通道，从而进一步提高混凝土基体的抗渗性能。
